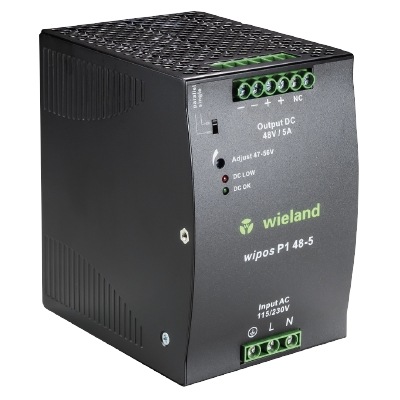

Schaltnetzteil WIPOS P1 48-5

Vare nummer 81.000.6134.0

wipos Schaltnetzteil, Ausgang: 48 V DC / 5A (einstellbar 47-56 V DC), dauerkurzschlussfest, Eingang: 115 V AC / 230 V AC, 120-370 V DC, einphasig, B x H x T: 83 × 123,6 × 123,6 mm

Pris

Lagerbeholdning På forespørgsel

Antal

Styk

Produkt startside

Tekniske data

Downloads

Tilbehør

Passer til

Datablad

Kaufmännische Daten

Artikelnummer	81.000.6134.0
Artikelbezeichnung	Schaltnetzteil WIPOS P1 48-5
EAN	4049088106125
Bestelleinheit	1 St
Ursprungsland	TW
Zolltarifnummer	85044083

Verpackungsmaße

Länge verpackt	160 mm
Breite verpackt	160 mm
Höhe verpackt	105 mm
Bruttogewicht verpackt	1477 g
Nettogewicht Einzelteil	1337,1 g
Volumen verpackt	2688 ccm
Verpackungsart	Karton
Verpackungsmenge	1 St

Zulassungen

Allgemein

Anschlussart	Schraubanschluss
Anzahl der Phasen	1-phasige Stromversorgung
Geeignet für Reiheneinbau	ja
Befestigungsart, sonstige	nein
Befestigungsart, Wandmontage	nein
Tragschienenmontage möglich	ja
Werkstoff des Gehäuses	Metall
Betriebstemperatur min.	-40 °C
Betriebstemperatur max.	71 °C
Relative Feuchte min.	20 %
Relative Feuchte max.	95 %
Lagertemperatur / Transport min.	85 °C
Lagertemperatur / Transport max.	-40 °C
Schutzart (IP)	IP20
Parallel-Betrieb möglich	ja
Anzahl parallelschaltbare Geräte	3

Technische Daten

Leistungsfaktorkorrekturfilter (PFC)	ja
Funktionsanzeige	"DC OK" (LED grün) (U(o) 17,6...19,4V)
Funktionsanzeige "DC Low"	"DC Low" (LED rot) (U(o) < 17,6...19,4V)
Kurzschlussschutz	Strombegrenzung (fold forward)
Überlastschutz min.	120 %
Überlastschutz max.	145 %
Wirkungsgrad	90 %
Ausgangsspannungsgenauigkeit	1 %
Netzregelung	≤ 0,5 %
Lastschwankung	≤ 1 %
Temperaturkoeffizient	±0,03%/K
Welligkeit und Rauschen	< 0,1 V
Haltezeit 115V AC	> 25 ms
Haltezeit 230V AC	> 30 ms
Trennspannung Eingang AC	3000 V
Trennspannung Ausgang DC	4242 V
Trennwiderstand (Ein-/Ausgang)	100 MOhm
derating	61°C...71°C: 2,5 %/K
Kühlung	Freie Konvektion
MTBF	423.000h
Anschlussquerschnitt (Input)	min. 0,5mm² (AWG24) max. 6mm² (AWG10)
Anschlussquerschnitt (Output)	min. 0,5mm² (AWG24) max. 6mm² (AWG10)
Abisolierlänge	8 mm
Anzugsdrehmoment max.	0,6 Nm
CE-Norm	EN55022 & EN61000-6-3, EN61000-3-2,EN61000-3-3, EN55024 & EN61000-6-2,EN61000-4-2, EN61000-4-3, EN61000-4-4,EN61000-4-5, EN61000-4-6, EN61000-4-8,EN61000-4-11, EN60204-1, EN61204-3
TÜV/Sicherheit	EN60950-1, EN61558-1, EN61558-2-16(erfüllt EN60204) , IRAM
Zulassung cULus	UL 508 Listed, UL60950-1 Recognized
Anzahl Plusanschlüsse (+)	2
Anzahl Minusanschlüsse (-)	2
Weiter Klemmenanschlüsse	L1, N, PE, NC (nicht belegt)

Ausgang

Ausgangsspannungsart	DC
Leistungsabgabe	480 W
Ausgangsspannung geregelt	ja
Ausgangsspannung	48 V
Min. Ausgangsspannung	47 V
Max. Ausgangsspannung	56 V
Min. Ausgangsspannung	47 V
Max. Ausgangsspannung	56 V
Ausgangsstrom	5 A

Eingang

Art der Eingangsspannung	AC/DC
Eingangsspannungsbereich	90 V
Min. Eingangsspannung	90 V
Max. Eingangsspannung	264 V
Nennfrequenz min.	47 Hz
Nennfrequenz max.	63 Hz
Eingangsstrom 115 V AC typ.	5,4 A
Eingangsstrom 115 V AC max.	30 A
Eingangsstrom 230 V AC typ.	2,2 A
Eingangsstrom 230 V AC max.	60 A
Eingangssicherung	T6,3A / 250V (intern)

Abmessungen

Tiefe	123,6 mm
Breite	83 mm
Höhe	123,6 mm
Montageabstand Horizontal	25 mm
Montageabstand Vertikal	25 mm
Gewicht	1,3 kg

Klassifikation

ECLASS 11	27040701
ECLASS 8.1	27049002
ETIM 9.0	EC002540
ETIM 8.0	EC002540
ETIM 7.0	EC002540
ETIM 6.0	EC002540
ETIM 5.0	EC002540
ETIM 3.0	EC001039

Produktcompliance

RoHS Konformitätsstatus	Konform
REACH-SVHC Konformitätsstatus	Konform
