Vare nummer 25.761.0553.0

Pozycja nie jest już dostępna!

Produkt startside

Tekniske data

Downloads

Tilbehør

Passer til

Datablad

Numer katalogowy	25.761.0553.0

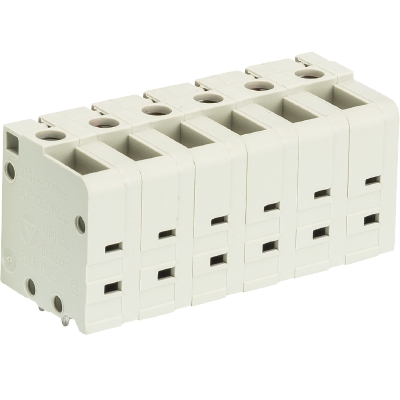

Opis artykułu	Połączenie dla płytki drukowanej obwodów 8385 / 5 TOP V
EAN	4015573561915
Jednostka opakowania	50 sztuk
Kraj pochodzenia	DE
Numer taryfy celnej	85369010

Długość opakowania	0 mm
Szerokość opakowania	0 mm
Wysokość opakowania	0 mm
Waga brutto paczki zacisków	0 g
Waga netto pojedynczej części	0 g
Objętość opakowania	0 ccm

Certyfikaty/zatwierdzenia

Ogólne

moduły dystansowe	7,5 mm
Typ połączenia	połączenie śrubowe
Proces lutowania	Lutowanie ultradźwiękowe
sposób pakowania	Karton
Liczba pól	5
Przewodnik do płyty sterującej	90°
Liczba poziomów	1
Zintegrowane gniazdo testowe	Nie
Płytka izolacyjna	Nie
Wspornik pinów	Nie
Oznacznik	Nie

Dane techniczne

Przekrój znamionowy	2.5 mm²
Prąd znamionowy	16 A
kategoria przepięciowa I	1000 V
kategoria przepięciowa II	1000 V
kategoria przepięciowa III	400 V
Znamionowe napięcie udarowe	6 kV
Odizolowanie przewodu	9 mm

Dane techniczne UL/CSA

Przekrój UL	22/30-12 AWG
napięcie UL	300 V
Prąd dla połączeń innych	20 A
prąd dla połączeń fabrycznych	25 A
Przekrój CSA	22-12 AWG
napięcie CSA	300 V
Prąd CSA	20 A

Inne

Typ materiału izolacyjnego	Termoplastyczny
Kolor	Szary
Wysokość	20,5 mm
Długość	37,5 mm
Głębokość	18,5 mm
Materiał dołączonych śrub	Stalowe
Materiał styku	E-Cu
Materiał styku-pokrywanie	Sn
Siłą docisku-notatka	Jeżeli lutowane dodatkowe mechaniczne połączenie jest wymagane
Siła dokręcenia	0,4 Nm

Klasyfikacje
